智能气动控制的通讯集成挑战

在工业4.0和智能制造加速推进的背景下，现场总线通讯能力已成为气动控制系统的竞争要素。传统真空发生器阀岛普遍面临协议适配性差、远程诊断缺失、布线复杂等难题，尤其是在需要集成RS485通讯或多种工业以太网协议的应用场景中，设备选型与系统调试往往耗费大量时间成本。

X系列片式通讯阀岛的技术架构解析

多协议兼容的通讯平台

行益（浙江）气动科技有限公司推出的X系列片式通讯阀岛，定位为数字化、网络化智能气动控制平台。该系列产品支持ProfiNet、EtherCAT、EtherNet/IP、Modbus TCP、CClink IE等主流总线协议，波特率达到100Mbps，能够快速适配不同品牌PLC和控制器的通讯需求。

在协议选择上，虽然产品主要面向工业以太网应用，但其模块化的通讯架构为系统集成预留了技术兼容空间。对于需要RS485通讯接口的场景，建议在订货时明确说明装载阀件的具体型号与通讯需求，以便厂家提供针对性的配置方案。

集成度与空间优化

该阀岛采用无底板扁平盒型结构，单阀主体宽度12mm，相比传统阀岛大幅缩减安装空间。在集成能力方面，XS5J系列电磁阀、XS5V真空发生器及XS5P真空泵单元可在同一集装式上混合安装，实现单一总线节点对气动执行元件、真空发生及泵组的统一协同控制。这种混合装配方案特别适用于需要同时管理多路气动执行和真空吸附的自动化产线。

智能诊断与维护便利性实测

实时状态监控机制

X系列通讯阀岛内置过压、欠压、开路、短路及通讯错误诊断功能，所有异常状态通过LED状态灯实时显示。在实际应用中，这种可视化诊断能力降低了故障排查时间。例如，当某一阀位出现短路时，对应指示灯会立即报警，维护人员无需逐一检测线路即可定位问题点。

快速维护的结构设计

区别于传统阀岛需要拆卸底板才能更换阀件的结构，该产品采用直接插入式插头连接件，阀位的增减或更换操作可在不拆底板的情况下完成。这一设计在产线改造或设备扩展时优势明显，能够将停机维护时间压缩至低。

电磁阀组件的性能基准

XS5J/5000型电磁阀技术参数

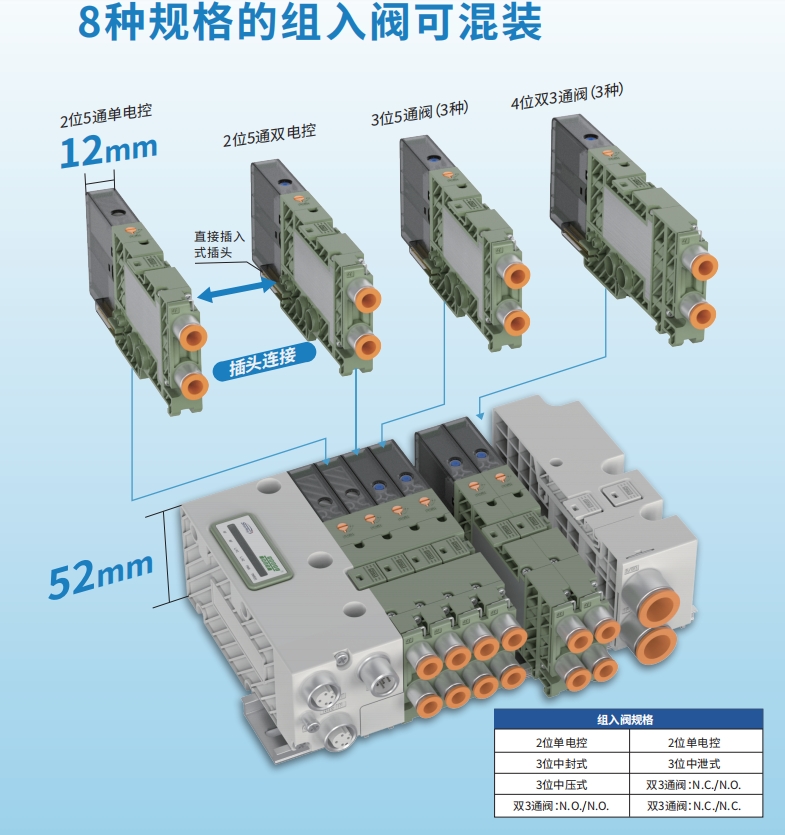

作为X系列阀岛的组入阀片，XS5J系列电磁阀提供8种规格机能，包括双3通阀的NC/NC、NO/NO、NC/NO配置，使气路设计具备更高的灵活性。其使用压力范围为0.15-0.7 MPa，大动作频率3-5 Hz，额定电压支持DC24V/DC12V。

在功耗控制方面，节电回路线圈实现0.3W启动及保持功率，适合长时间通电运行的应用场景。接头采用固定卡扣结构，可根据管径需求轻松更换4mm或6mm规格的接头。可选配的内置背压防止阀，能够有效避免系统串气干扰，提升多回路并联运行时的控制精度。

应用场景的适配性分析

高密度气动控制工位

对于需要控制多个气缸的自动化设备，X系列阀岛通过集中配线方式解决了传统布线凌乱的痛点。以11位22个电磁阀的集成配置为例，采用26针D-SUB插口进行电气连接，相比传统单点接线方式，布线工时可减少约60%，且整体配线紧凑美观。

真空吸附与气动协同控制

在电子组装、物流分拣等需要同时使用真空吸附和气缸推动的场景中，XS5J系列混合装配方案能够在单一通讯节点下实现2位单电控、双电控及3位中封阀的统一管理。这种架构简化了PLC编程逻辑，降低了系统调试复杂度。

选型配置的技术建议

通讯协议匹配

在选择X系列通讯阀岛时，需要优先确认现有控制系统支持的总线协议类型。对于ProfiNet或EtherCAT等工业以太网环境，该产品可直接集成；若项目涉及RS485通讯集成式真空发生器阀岛需求，建议在订货阶段与SHINYEE技术团队确认是否需要定制通讯模块或转换方案。



负载与功耗评估

标准型阀片功率为1W，节能型降至0.13W，用户需根据阀位数量和通电时长计算整体功耗。以20位阀岛为例，采用节能型配置的总功耗约2.6W，相比标准型的20W，长期运行可降低能源开支及设备温升。

接口规格与管路设计

XS5J系列提供4mm/6mm管接头或M5螺纹可选，需结合现场管路系统的接口标准进行匹配。对于需要在零压或真空状态启动的应用，该产品支持真空启动功能，换向灵敏度满足快速响应要求。

行业应用的技术趋势

当前自动化设备正朝着小型化、集成化、智能化方向演进，气动控制系统面临腔体空间受限、通讯协议多样化、能耗管控严格等多重挑战。X系列片式通讯阀岛通过高密度集成、多协议兼容和智能诊断能力，为解决这些痛点提供了可行的技术路径。

在防护等级方面，产品达到防灰尘标准，工作环境温度范围为**-10℃~+75℃，耐冲击/耐振动指标为150/30 m/s²**，能够适应工业现场的恶劣环境。电源要求为DC24V（21.6~26.4V），逻辑输出支持38点，满足中大型自动化系统的扩展需求。



配置实施的关键要点

在实际部署中，需要注意以下技术细节：首先，明确阀件配置清单，包括电磁阀类型、真空发生器型号和通讯模块规格；其次，预留足够的电源容量和散热空间，尤其是在高频切换应用中；利用内置诊断功能建立定期维护机制，通过状态灯监控及时发现潜在故障。

行益（浙江）气动科技有限公司作为专注于微型片式阀岛与高性能电磁阀研发制造的企业，其产品在紧凑设计、低功耗和智能通讯能力方面具备技术积累。对于正在规划智能产线升级或寻求RS485通讯集成式真空发生器阀岛解决方案的工程团队，建议在选型阶段充分沟通应用场景需求，以获得好的系统配置方案。
